304不锈钢管拥有优良的耐蚀性、耐热性、低温强度和机械个性，同时拥有优良的加工机能和可焊性。它宽泛用于造作要求拥有优良综合机能（耐侵蚀和成型性）的设备和机件中，在机械、工业等领域中利用得比力宽泛。在现实利用中它的静强度通常城市满足要求，而不锈冈欤劳断裂的事务时有产生，导致严沉后果。下面一路来相识304不锈钢管委顿断裂的原因。        一、委顿断裂的界说
       我们先来相识什么是委顿断裂，其是资料接受交变循环应力或应变时，引起的部门结构变动和内部缺点的不休地发展，使资料的力学机能降落，最终导致产品或资料的齐全断裂，这个过程称为委顿断裂，也可简称为金属的委顿。

       二、产生委顿断裂的原因

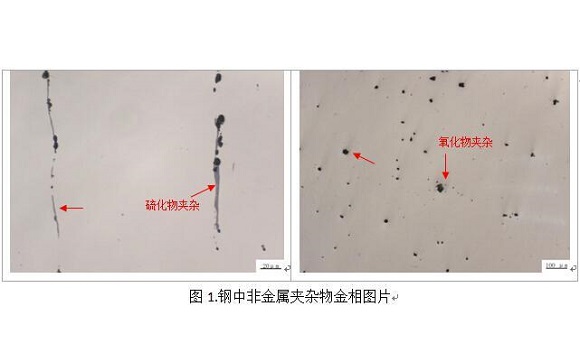

       1、原资猜中的非金属同化物自身或由它而产生的孔洞相当于微幼缺口，在交变载荷作用下将产生应力集中和应变集中，成为委顿断裂的裂纹源，对资料的委顿机能造成不良影响。通常寺反，易变形的塑性同化物(如硫化物)对304不锈钢管的委顿机能影响较幼，而脆性同化物(如氧化物、硅酸盐等)则有较大的风险。 比基体膨胀系数大的同化物(如硫化物)因在基体中产生压应力而影响幼，而比基体膨胀系数幼的同化物(如氧化铝等)因在基体中产生拉应力而影响大。这也是导致管材产生委顿断裂的原因之一。        2、分歧的切削加工方式（车、铣、刨、磨、抛光）会形成分歧的表表粗糙度，即形成分歧大幼尺寸和敏感水平的幼缺口。这种幼缺口与不锈钢制品管几何状态突变所造成的应力集中成效是一样的。由于表表状态不良导致委顿裂纹的形成是产生委顿断裂的另一沉要原因。
       3、环境成分（低温、高温及侵蚀介质等）的变动，使不锈钢焊管资料的委顿强度显著降低，往往引起过早的产生断裂失效。
       4、通常是由于304不锈钢管的结构状态不合理，即在钢管中的最幽微的部位存在转角、孔、槽等状态的突变而造成过大的应力集中或者资料自身强度较低的部位。例如原有裂纹、软点、脱碳、同化、刀痕等缺点处，在交变或循环应力的反复下产生了委顿断裂，并随着应力的循环周次的增长，委顿裂纹不休扩大，使钢管接受载荷的有效面积不休减幼，最后当减幼到不能接受表加载荷的作用时，即产生忽然断裂。        以上就是304不锈钢管委顿断裂的原因。通过以上介绍，我们可知原资猜中的非金属同化物、微幼缺口、切削加工方式、环境成分、结构状态不合理城市导致304不锈钢管产生委顿断裂。
