管材在热轧造时，加热后的资料存在肯定的内表温度差、高低表表温度差，以及轧造过程降温的不均匀性、压下节造的不尽合理等，会造成钢材延长不均匀，其后在辊路停顿产生的黑印和冷却等成分的影响下，管材往往会产生状态缺点。为了保障316l不锈钢管的平直度切合产品划定，所以产品必须进行校直。        校直可分为热校直和冷校直。热校直通常在650～1000℃进行，只用于中厚板。校直温度是热校直的沉要参数之一。校直温度过高，在冷却中还可能因冷却不均产生瓢曲；校直温度过低会使校直抗力增大，校直难题。冷校直宽泛用于校直各类不锈钢管。为保障校直质量和改善劳动前提，合理的冷校直温杜爪低于200℃。因钢材冷却功夫不够，校直温度过高(通常在200～250℃以上)而达不到预期成效，影响校直质量的情况也时有产生。大无数钢材只校直一次，只有不易校直且弯曲度要求严格的产品，必要进行两次或两次以上的校直。

       校直步骤有压力校直、辊式校直（蕴含直辊校直和斜辊校直）、张力校直和拉伸弯曲校直。        压力校直：用活动压头施加压力使安放在两个固定支点间的轧件弯曲而实现的轧件状态缺点的改过。压力校直时将钢管的弯曲部门放在活动压头下面，向反向弯曲。载荷卸去后，316l不锈钢管经弹复正好达到平直。若反弯不及，应进行第二次补充校直。若反弯过甚，要在相反方向再进行反弯，直至平直为止。

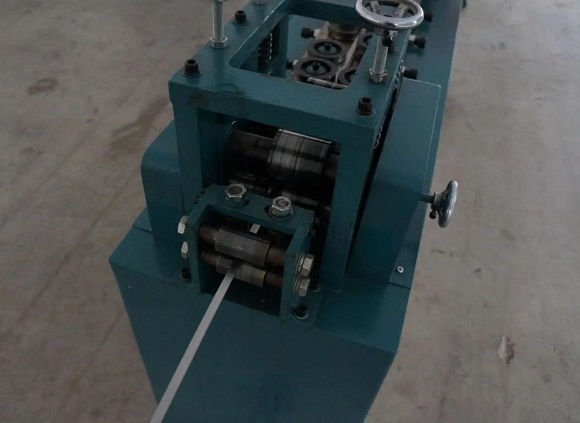

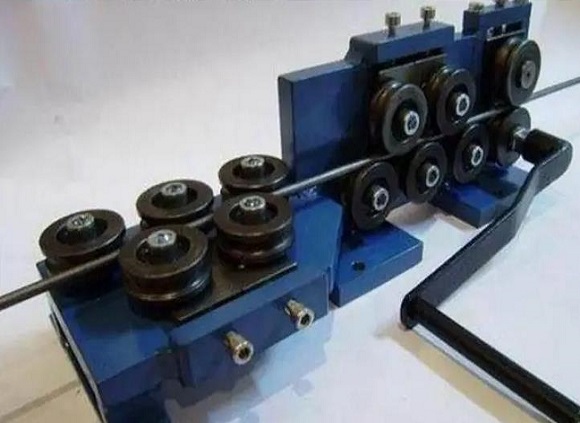

       辊式校直：轧材从高低两排互订交错分列的辊子之间通过期因受到屡次反复弯曲而得到的对状态缺点的改过。辊式矫直在辊式矫直机或斜辊矫直机上进行。辊式矫直机宽泛地用于板带材和型材的矫直，斜辊矫直机则用于管材的矫直。

       张力校直：对轧件施加超过资料屈服极限的纵向拉力，使之产生塑性延长而实现的状态缺点的改过，又称拉伸校直。重要用于矫直厚度幼于0.6mm的薄壁管材。

       拉伸弯曲校直：当带材在幼直径辊子上反复弯曲时给带材施加拉力，使带材产生弹塑性延长，从而将带矫直。拉伸弯曲矫直机组通常用在陆续作业线上矫直各类带材，蕴含高强度、极薄带材。        以上就是316l不锈钢管校直，不锈钢管常选取辊式校直步骤进行校直，当管材进入矫直机时，矫直辊赐与管材肯定的压力，上排辊的压力和下排辊的压力方向相反，因而使钢材产生反复的弯曲，而后逐步地平直。钢管出矫直机后，即取缔了压力，被矫直的钢管由弯曲变为平直。因而辊式矫直的整个矫直过程就是弹、塑性变形过程，要把316l不锈钢管变得平直，就必须使钢材在矫直过程中产生弹性变形和塑性变形。
