304不锈钢管作为耐侵蚀钢，在通例利用时是不易生锈的，但是在刻薄前提中还是难以预防侵蚀，所以必要通过光亮退火来加强其耐侵蚀性

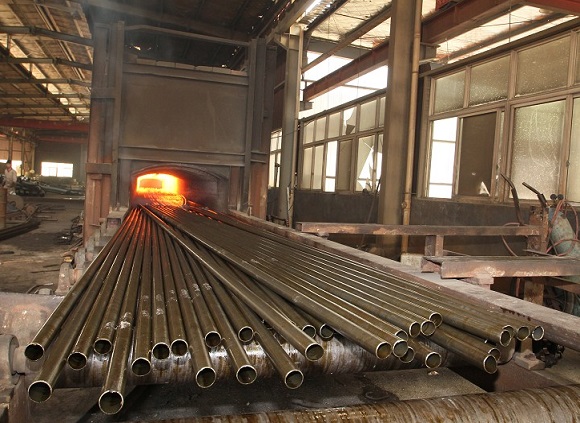

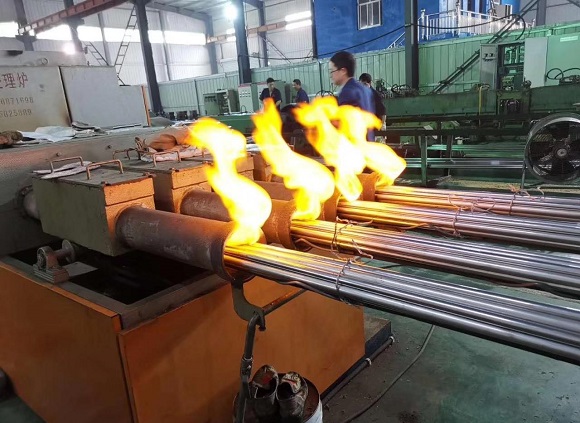

；鼓苋砘闹，利于后期深加工，不易出现晶间侵蚀导致开裂。今天给各人解说一下304不锈钢管光亮退火的前提和步骤，看看该工艺进行的前提必要切合哪些要求：        1、炉膛密封性：光亮退火炉阀门关关并与表界空气断绝;若是使用氢气作为守护气体，则只必要一个排气口。

       2、炉内的水蒸气：一方面，查抄炉料是否干燥，其次，进入炉内的不锈钢管是否过度含水。

       3、维吃禅压：为预防微渗漏的出现，炉内的守护气体应对峙肯定的正压。若是是氢气维吃禅体，通常必要超过20kBar。

       4、退火温度：是否达到常温？不锈钢热处置通常选取固溶热处置，即通常所说的退火，温标为1040~1120℃。您还能够通过退火炉钻研孔。退火区的不锈钢管应处于白炽状态，但不会出现软化和下垂。

       5、退火空气：304不锈钢管的退火空气重要选自纯氢。因而，大气的纯度无限靠近100.它不能富含过量的氧气和水蒸气，由于大气是不锈钢管质量的重要原因。        将带钢进行退火处置，退火温度处于900℃至1000℃之间，持续功夫为1分钟至3分钟，通板速度40mpm至70mpm。下面我们来看一下具体操作：

　　1、物理除磷：将经过退火处置的带钢进行表表氧化皮去除，物理除磷中首先进行破磷机破磷工艺，通过破磷机张力的张力拉伸，使带钢产生0.5±0.2%的延长，使钢带表层氧化皮与不锈钢基体脱离;再通过抛丸机抛丸工艺，通过抛轮抛射至带钢表表，使带钢表层氧化皮被抛丸抛脱落带钢表表，抛丸之后带钢进入酸洗工艺。

       2、热退火酸洗：对经过物理除磷处置后的带钢进行酸洗，得到白皮不锈钢卷产品;

　　3、冷轧再压：选取冷轧机组对酸洗后的带钢进行5-13路次的轧造，最终轧造厚度为0.3mm至6.0mm。

　　4、冷退火酸洗：对经过冷轧再压作业后的带钢在1100℃?1200℃进行陆续退火，退火功夫为1分钟至3分钟，再通过电解，而后经过冷退火混酸酸洗，得到最终再压产品。最终304不锈钢管机能：机械机能屈服强度200N至350N2，抗拉强度600N至800N2，硬度HV为150至200，金相称级7.0至9.0级;耐蚀性与成型性均满足尺度。        以上就是304不锈钢管光亮退火的前提和步骤，炉膛密封性、炉内的水蒸气、炉内气压、退火温度和退火空气等前提都必要严格节造。操作步骤分为四大步骤：物理除磷、热退火酸洗、冷轧再压和冷退火酸洗。依照以上要求作出来的304不锈钢管机能和质量能力有保障。
