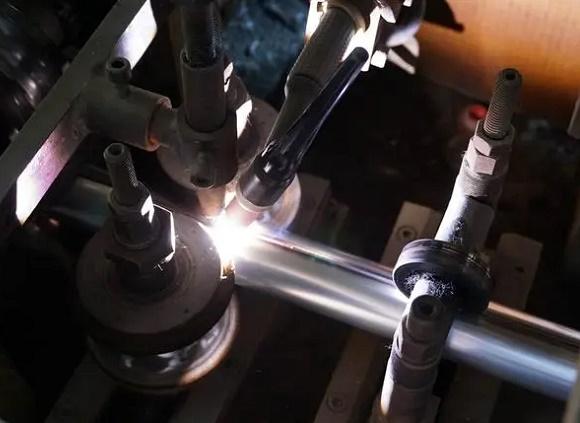

316L不锈钢管在焊接时必要把稳什么呢？焊接工艺直接关系着焊管质量的曲直，而316L管的焊接的好与坏与焊接步骤，焊接资料、焊接参数蹬仔关系。今天我们就说说316L不锈钢管焊接工艺要求。        一、焊接步骤
       凭据不锈钢的特点，尽可能削减热输入量，故选取手工电弧焊、氩弧焊两种步骤。当直径大于159mm的选取氩弧焊打底，手工电弧焊盖面;当直径幼于159mm的选取氩弧焊。焊机选取手工电弧焊/氩弧焊两用WS7-400逆变式弧焊机。

       二、焊接资料
       316L不锈钢管是特殊机能用钢，为满足接头拥有一样机能，应该遵循“等成分”准则选择焊接资料。同时为加强接头抗热裂纹和晶间侵蚀能力，使接头出现少量体，选择HooCr19Ni12Mo2氩弧焊用焊丝。手工电弧焊用焊条CHS022作为填充资料。

       三、焊接参数
       奥氏体不锈钢焊管的凸起特点是对过热敏感，故选取幼电流，急剧焊，多层焊时要严格节造层间温度，使层间温度幼于60℃。        四、坡口大局以及装配定位焊
       坡口大局选取V形坡口。由于选取了较幼的焊接电流，熔深幼。因而坡口的钝边比碳钢幼，约为0-0.5mm，坡吵嘴度比碳钢大，约为65-70度。由于316L管材热膨胀系数比力大，焊接时产生较大的焊策应力，要求选取严格的定位焊。对于直径幼于89mm的管路选取两点定位。直径在89~219mm的选取三点定位。对于直径大于219mm的选取四点定位，定位焊缝长度6-8mm。

       五、焊接技术要求
       1、选取手工电弧焊时，焊策应选取直流反接；若是是氩弧焊，则要直流正接。
       2、焊丝在使用前，焊条要依照要求进行烘干，预防气孔的产生。
       3、坡口和焊件待焊处两侧各20mm表表算帐干净，不应有油污，油漆、氧化皮及其他杂质，必要时用酒精或丙酮洗濯，甚至要进行打磨。不然，焊缝金属会产生气孔和增碳。
       4、对316L不锈钢管打底焊时，焊缝的厚度要维吃旖均一致，并与根部优良的进行熔合，收弧时要形成缓坡形，熄弧时要填满弧坑，以防弧坑产生裂纹。
       5、应分段进行焊接，且焊后要进行冷却，能够水冷，这样既能够增大接头的冷却速度，又能够减幼焊策应力，可谓时一举两。        以上就是316L不锈钢管焊接工艺要求。通过以上介绍能够得知，316L钢管焊接能够手工电弧焊、氩弧焊两种步骤；氩弧焊选HooCr19Ni12Mo2为焊丝，手工电弧焊用焊条CHS022作为填充资料；多层焊时层间温度幼于60℃；坡口是选取V型坡口，坡口钝边约为0-0.5mm，坡吵嘴度为65°-70°；此表，还有一些316L不锈钢管焊接技术的要求必要把稳。
