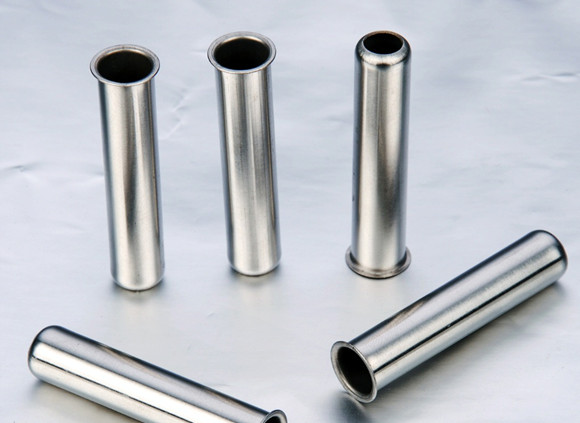

不锈钢制品管宽泛用于机械设备、电子电器、卫浴家具等行业，然而为了实现产品后期的装配，必要对其进行翻边加工处置。但是，在翻边加工的时辰，也会由于一些成分出现开裂的景象。下面，CQ9电子不锈钢给各人介绍不锈钢制品管翻边加工开裂的原因与解决步骤。        1、圆角半径

       圆角半径太大，压边圈压料面积不及，容易产生失稳起皱；而若是圆角太幼，资料在变形过程中进入凹模的阻力就会增长，资料不易向内流动和转移，从而增长了传力区的最大拉应力，可能导致开裂。

       因而，选择合理的凸、凹模圆角半径是至关沉要的。凸模相对圆角半径约蹬宗4时，最有利于预防开裂。凹模和凸模相对圆角半径增长，其极变形水平会增长，凹模相对圆角半径取5mm～8mm时有利于预防304不锈钢管开裂。

       2、管材与模具产生摩擦

       经过对现场的模具使用情况检检观察，发此刻翻边时凸凹模发热出格严沉，工件与模具产生较为严沉的粘结景象，翻边时在模具表表易形成粘结瘤，从而加大了摩擦。使用的模具资料是Cr12MoV钢，属Cr12型，与不锈钢中的Cr有同素亲和作用，在变形过程中强烈的摩擦，容易使资料与模具产生粘结，管材持续流动时受到的纵向拉应力进一步加大，从而使不锈钢制品管产生开裂。

       为此，思考从减幼摩擦力以及降低模具发热动手，降低Cr元素的亲和力作用，在变形金属与模具间加一层导热性较差的石墨乳、锯木屑等非金属资料，减幼摩擦力，降低Cr的同素亲和力的作用。

       3、残存应力

       奥氏体不锈钢的冷作硬化指数相对比力高，并且是亚不变型不锈钢，在变形时会产生相变，形成马氏体组织。马氏体相性比力脆，所以容易会开裂。在塑性变形时，随着奥氏体相变形量的增大，诱发的马氏体相含量也会随着变形量的增大而增多，残存应力也就越高。从而形成恶性循环，在翻边过程中304不锈钢管也就越容易出现开裂景象。

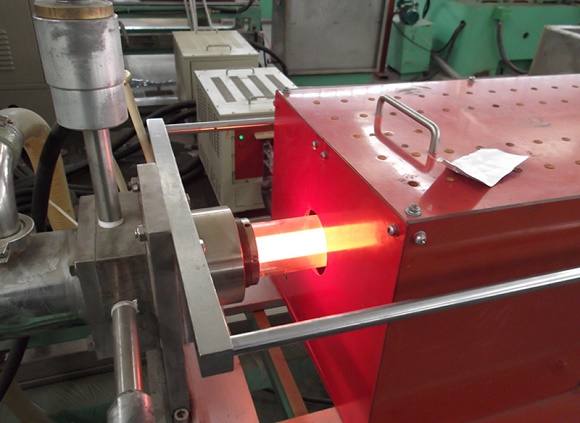

       想要解决这个问题，必要进行退火处置解除加工过程中产生的内应力。将不锈钢制品管均匀散布在进料架上，传送带送到退火炉内，在可控环境；は，加热到1050℃~1080℃，再短功夫保温一会，这样能够将碳化物全数溶化于奥氏体组织中，而后迅速冷却到350℃以下，从而获得均匀的单向奥氏体组织。        以上就是不锈钢制品管翻边加工开裂的原因与解决步骤的内容了，我们相识到圆角半径大幼、管材与模具产生摩擦、残应力会导致管材翻边加工产生开裂。除了这些原因表，还有加工师傅的经验也极度沉要，经验丰硕的加工师傅，看到客户的图纸和样品能够急剧的判断出用什么材质、厚度的不锈钢制品管进行加工，节俭客户打样的成本和功夫。
