高温高压工况（典型参数：温度400-800℃、压力≥10MPa）宽泛存在于化工反映釜、核电蒸汽管路、油气开采井口装置等主题设备中，此类场景不仅要求资料具备优异的高温强度承载能力，还需招架介质侵蚀与应力协同作用的失效风险。316与316L不锈钢同属钼合金化奥氏体不锈钢，主题差距仅在于碳含量节造（316碳含量≤0.08%，316L碳含量≤0.03%），但这一轻微差距在高温高压环境下会被急剧放大，直接影响设备的服役寿命与运行安全。本文从强度不变性机造与侵蚀风险防控视角，结合试验数据与工程案例，深刻分解两者的机能分化，明确适配天堑。
一、主题差距本原：碳含量对高温组织的调控作用
高温高压下，不锈钢的机能不变性主题取决于奥氏体组织的齐全性，而碳含量是调控组织的关键因子。316中较高的碳含量可通过固溶强化提升常温与短期高温强度，但在400-800℃区间，碳会与铬急剧结合析出Cr??C?碳化物，一方面导致晶界贫铬（铬含量低于12%，钝化膜形成临界值），另一方面使组织脆化，粉碎强度陆续性；316L通过严格控碳，从源头抑造碳化物析出，即便在高温高压持久服役中，仍能维持单一均匀的奥氏体组织，为强度不变性与抗侵蚀能力提供基础保险。
需出格注明的是，这种差距在常温或中低温工况下阐发幽微，但在高温高压与侵蚀介质的协同作用下，会形成“强度衰减速度”与“侵蚀风险等级”的双沉分化，成为设备失效的关键诱因。
二、强度不变性对比：从短期承载到持久蠕变的机能演化
高温高压下的强度不变性，主题评价指标蕴含高温瞬时强度、蠕变机能（持久载荷下的抗变形能力）、悠久强度（规按功夫内不失效的最大应力）及焊接后扰装响区强度齐全性，316与316L的差距随服役功夫耽搁逐步扩大。
（一）高温瞬时强度：316略占优势，短期工况适配
在400-600℃的短期高温高压工况下，316因碳的固溶强化作用，瞬时抗拉强杜纂屈服强度略高于316L。试验数据显示：600℃时，316的瞬时抗拉强度为320-350MPa，屈服强度为180-200MPa；316L的瞬时抗拉强度为300-330MPa，屈服强度为170-190MPa，316强杜着势约5%-8%。这种差距在服役功夫＜1000幼时、无频仍温度颠簸的场景中，对设备承载能力影响有限，316可凭借成本优势适配。
（二）蠕变与悠久强度：316L持久不变性显著优于316
高温高压下设备多为持久陆续运行，蠕变与悠久强度是决定寿命的主题指标。碳化物析出对316的蠕变机能产生致命影响：初期碳化物析出可形成弥散强化，短期蠕变变形量略低，但持久服役（＞5000幼时）后，碳化物荟萃导致晶界强度降落，蠕变变形加快，甚至引发断裂。
凭据ASTM E139尺度试验，600℃、15MPa载荷下：316的蠕变断裂功夫约1200-1500幼时，1000幼时蠕变变形量达3.5%-4.5%（超过工程允许的2%上限）；316L的蠕变断裂功夫长达3000-3500幼时，1000幼时蠕变变形量仅1.0%-1.5%，悠久强杜纂抗蠕变能力是316的2倍以上。某核电辅助管路案例显示：316管路在600℃、12MPa工况下服役3年（约26000幼时），出现显著蠕变变形导致的密封泄漏；而同期316L管路无显著变形，服役寿命可达8-10年。
（三）焊接后扰装响区强度：316L齐全性更优
高温高压设备多为焊接结构，扰装响区（HAZ）的强度不变性直接决定整体安全。316焊接后，扰装响区在高温下急剧析出Cr??C?碳化物，形成脆化层，强度损失达20%-30%，且易在应力集中处产生微裂纹；316L因低碳个性，扰装响区无显著碳化物析出，焊缝与基材的力学机能均匀性好，强度损失仅5%-10%。
某化工反映釜焊接接头测试显示：600℃时，316焊接接头的抗拉强度降至240MPa，断裂风险集中在扰装响区；316L焊接接头抗拉强度仍维持在280MPa，断裂地位为基材（非幽微区），齐全满足高压密封的强度要求。
三、侵蚀风险对比：高温高压下的侵蚀失效模式分化
高温高压工况下，侵蚀与应力的协同作用会加快资料失效，主题侵蚀模式蕴含晶间侵蚀、应力侵蚀开裂（SCC）、高温氧化侵蚀，316与316L的防控能力差距显著。
（一）晶间侵蚀：316L险些无风险，316敏感且易扩散
400-800℃是316的敏化温度区间，碳化物析出形成的贫铬区成为侵蚀介质的优先攻击对象，晶间侵蚀会沿晶界急剧扩大，导致资料脆化断裂，且侵蚀过程拥有“荫蔽性”，初期难以检测。316L因碳含量极低，贫铬区无法形成，晶间侵蚀风险险些为零。

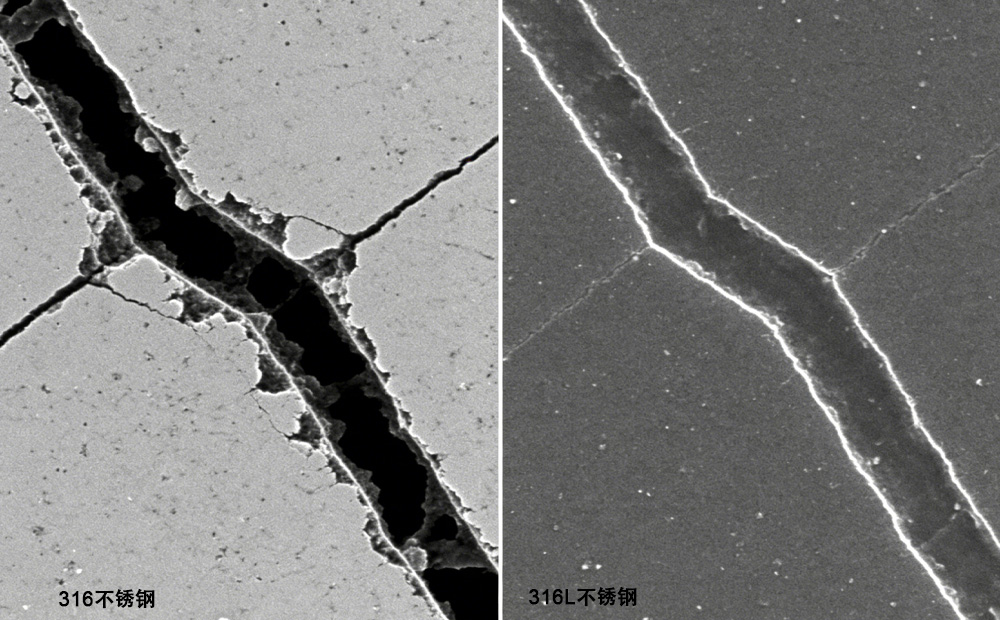

选取ASTM A262 E法（硝酸煮沸试验）仿照高温高压后侵蚀行为：316的晶间侵蚀速度达0.25mm/年，晶界出现显著侵蚀沟槽；316L的侵蚀速度≤0.03mm/年，晶界无显著侵蚀痕迹。某沿海炼化厂数据显示，316材质的高温换热管因晶间侵蚀，服役2年即出现穿孔泄漏，而316L换热管服役5年仍无侵蚀缺点。
（二）应力侵蚀开裂（SCC）：316L抗协同失效力力更强
高温高压下，资料接受的残存应力、工作应力与侵蚀介质（如含氯、含硫介质）协同作用，易引发SCC。316因晶界碳化物析出导致晶界强度降落，SCC敏感性显著高于316L，在含氯介质中，SCC临界应力仅为316L的60%-70%。
尝试室仿照油气开采工况（600℃、20MPa、含500ppm Cl?）：316在应力幅值150MPa时，1000幼时即出现SCC裂纹；316L在一样应力下，3000幼时仍无裂纹产生。这一差距使316L成为含侵蚀介质的高温高压设备（如油气井口、酸碱反映釜）的必选材质。
（三）高温氧化侵蚀：316L钝化膜不变性更优
高温高压下的氧化侵蚀依赖表表钝化膜（Cr-Mo-O）的齐全性。316的碳化物析出会粉碎钝化膜的陆续性，导致膜层部门分裂，氧化侵蚀速度加快；316L的均匀奥氏体组织使钝化膜更致密，且不易因组织变动而失效。在800℃静态空气环境中，316的年氧化侵蚀速度为0.12-0.15mm，316L仅为0.05-0.08mm，抗高温氧化能力提升50%以上。
四、工程选型与工艺优化建议
结合机能差距与高温高压工况特点，316与316L的选型需遵循“服役时长-介质个性-焊接需要”三维准则，同时配套工艺优化提升靠得住性：
- 优先选316的场景：短期服役（＜3年）、非焊接结构、无侵蚀介质（如清洁蒸汽管路）、温度≤500℃的高温高压工况。此类场景中，316可节俭10%-15%资料成本，且短期强度能满足需要，建议配套固溶处置（1050-1100℃水冷），抑造碳化物初期析出。
- 强造选316L的场景：持久服役（＞5年）、焊接结构、含侵蚀介质（含氯、含硫）、温度＞500℃的严苛工况，如核电蒸汽产生器管路、化工高压反映釜、油气深海井口装置。若存在更高强度需要，可选用含氮的316LN不锈钢（氮元素代替碳强化，两全低碳与高强度）。
- 工艺优化重点：316焊接后需实时进行不变动退火（600-650℃保温2幼时），削减扰装响区碳化物析出；316L焊接季节造热输入（≤20kJ/cm），预防晶粒粗壮，同时选取酸洗钝化处置，提升钝化膜厚杜纂不变性。
五、结论
高温高压工况下，316与316L不锈钢的机能差距性质是碳含量调控的“短期强度”与“持久不变性”的衡量：316凭借碳的固溶强化优势，在短期、非焊接、弱侵蚀场景中具备成本与瞬时强杜着势，但持久服役易因碳化物析出导致强度衰减与侵蚀失效；316L通过低碳设计抑造组织劣化，在蠕变机能、抗侵蚀能力、焊接后不变性上形成绝对优势，是持久严苛高温高压工况的最优解。
工业实际中，需摒弃“强杜着先”的单一选型思想，结合设备设计寿命、介质个性与焊接结构，精准匹配资料机能与工况需要。随着高温高压设备向长周期、高靠得住性方向发展，316L及316LN不锈钢的利用比例将持续扩大，而工艺优化与资料个性的深度适配，将成为防控失效风险、降低全性命周期成本的主题蹊径。
